Karavan Elektrik Tesisatı

Karavanımızın yapımına elektrik tesisatı ile devam ediyoruz. Elektrik tesisatını döşemek için aşağıdaki malzemeleri aldık.

  • 220 volt sistemler için Siemens 16 amper şartel
  • 12 volt sistemler için tekne ve yatlarda da kullanılan izoleli switch panel
  • 3×2.5 Halojen Free Kablo
  • 16 lık Halojen Free spiral boru
  • 2 adet volt marka 100 amper Deep Cycle jel akü
  • 1 adet 3000 watt Tommatech marka akıllı tam sinüs invertör
  • 1 adet sigorta kutusu
  • 12 ve 220 voltlar için klemensler ve kabloları
  • Viko marka anahtar ve kapaklı prizler
  • Akü bağlantı kabloları ve akü başları
  • Elektrik dağıtım blogu
  • 12-24 volt akü devre kesici

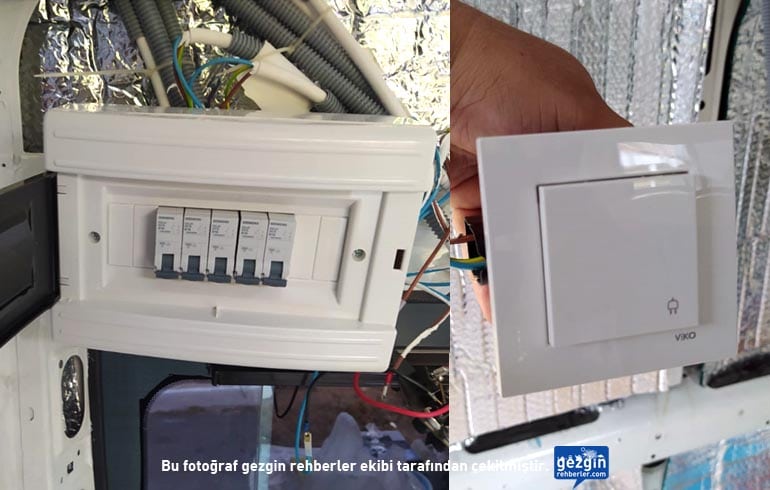

İlk önce aracın içinde kabloları çekmeye başladık. Kullanılacak elektrikli malzemelerin bir şemasını çizerek ona göre kabloları çekmeye başladık. Kabloları ilk önce spiral borudan geçirerek araç içindeki kanallar vasıtasıyla uygun yerlere kabloları çektik. Sigorta kutusunu hangi bölgeye koyacağımızı karar vererek tüm kabloların çıkış noktalarını bir araya topladık. Kablolama işlemi bittikten sonra bu kabloların üzerilerine etiket yapıştırarak hangi kablo hangi enerjide çalışacak ve hangi malzemeyi çalıştıracağını not aldık.

Karavan içerinde ilk etapta kullanmayı düşündüğümüz elektrikli aletler şu şekilde

  • 1 Adet 50 litre buzdolabı (invertör ile çalışacak)
  • 1 adet 22 inç TV (invertör ile çalışacak)
  • 1 adet hidrofor (12 volt ile çalışacak)
  • 1 adet webasto (12 volt ile çalışacak)
  • 4 adet 12 volt LED lambalar

Her kullanacağımız malzemeler için ayrı kablo ve ayrı şartel yaptık. İnvertörümüz 24 volt ile çalıştığından akülerimizi paralel bağladık. Akününde direk enerjisini kesebilmek içinde devre kesici kullandık. Solar enerji için henüz kaç wattlık bir panel alacağımıza karar veremediğimizden dolayı şimdilik panel girişlerini yapmadık. Panel girişlerini bir sonraki yazıda sizlerle paylaşacağım.
